液压支架调移装置(撤架)

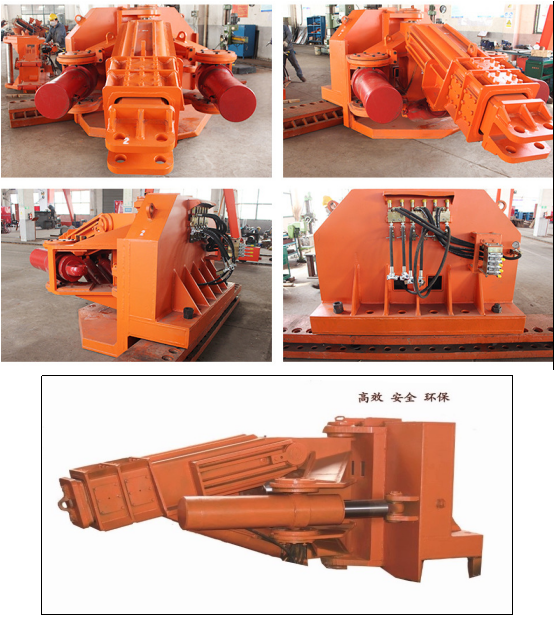

TYH-400（400/280C/630C）型液压支架调移装置(撤架)

一、设备介绍

TYH300液压支架调移装置适用于煤矿综采工作面液压支架回撤工作，解决液压支架抽架、调向问题。调移装置横梁最少与两台掩护架配套使用，且二者能够配套自移。

二、设备特点

1、只需一次安装，使用时操作操纵阀柄，操作方便灵活；

2、牵引力大，直接一次抽出液压支架，效率高，减少了工人劳动强度；

3、利用煤矿采掘工作面使用的乳化液作为动力源，减少使用绞车次数，提高安全系数；

4、掩护支架向前移动的过程中，实现调移装置的自移。

三、主要技术要求

1、该调移装置安装在横梁上，通过横梁与掩护支架链接成一体。

2、该型号适用于煤矿回采工作面液压支架撤除(液压支架压死情况除外)。

3、液压系统工作介质为浓度3%- -5%的乳化液，外部提供乳化液:输入压力31.5MPa士10%，流量≥72L/min，温度≤60°。

4、使用过程中，温度、通风、瓦斯必须满足《2016 煤矿生产安全规程》第二章有关规定。

5、调移装置正在使用时，除操作人员外，其他人请保持安全距离。

6、倾角比较大的综采工作面撤除液压支架时，必须做好液压支架防倾倒安全措施。

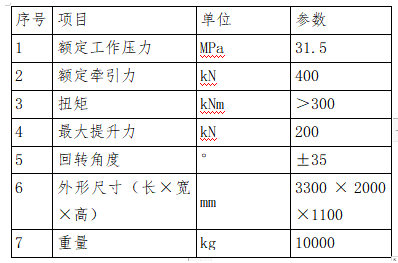

四、主要技术参数
